Techniques adaptées au Z
Une échelle... comme les autres !
Un grand nombre de personnes découvrant l’échelle Z penses souvent qu’il est très difficile de créer un réseau à une échelle aussi petite. Mais il faut le répéter, l’échelle Z est une échelle comme les autres !
Certes, elle demande un peu plus de minutie que les échelles plus grosses, mais une personne soigneuse, patiente et motivée arrivera toujours à réaliser des créations de qualité.

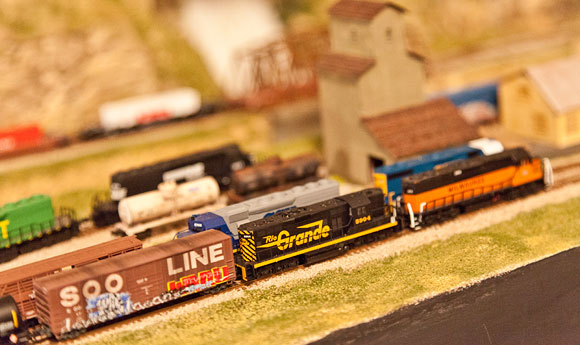

Il est évidemment plus difficile de recréer des détails fidèles sur le matériel roulant, ou d’arriver à un niveau de réalisme aussi poussé que ce que l’on peut habituellement voir, notamment sur des dioramas à l’échelle O, mais il faut garder à l’esprit que contrairement aux échelles plus grandes, en Z c’est l’ensemble du réseau qui constitue à lui seul le spectacle !
En effet, comparée à l’échelle 1/87 « habituelle », un réseau en Z prendra environ 6 fois moins de place en surface. Il est alors possible de créer, sur une simple planche de 2,00 x 1,00m, un immense réseau dans un décor très important. Les spectateurs s’arrêteront alors moins sur les détails que sur la beauté de l’ensemble, que le réseau représente un lieu réel ou fictif.
Ceci dit, il est toujours possible de pousser assez loin le détail, notamment en utilisant des techniques de photo-découpe ou d’impression 3D, devenues désormais (presque) à la portée de tous.
La photo-découpe chimique
Le principe de la photo découpe est assez simple : il s’agit de « creuser » certaines parties d’une fine plaque (généralement entre 0.1 et 0.5mm d’épaisseur), en laiton ou maillechort.
Cette technique, dérivée de la photogravure de circuits imprimés dans le domaine de l’électronique, permet de réaliser toutes sortes de pièces, d’une finesse incroyable.
Nécessitant un peu de matériel (assez facilement trouvable ou fabricable), cette technique est adaptée en cas de besoin d’un grand nombre de pièces identiques, ou de réalisation de pièces complexes.

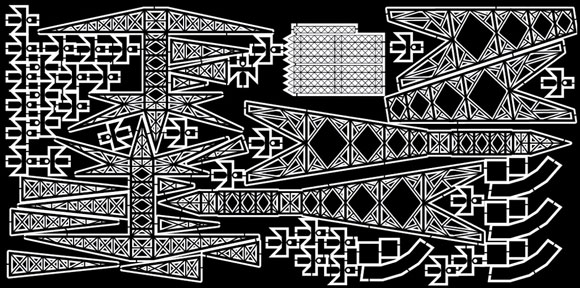

La démarche est la suivante : il faut créer un « typon », sorte de diapositive où la forme à obtenir doit être d’un noir intense. Il est bien évidement plus facile de réaliser le dessin des pièces avec un logiciel informatique qu’à la main. Il faut ensuite imprimer la forme sur un support transparent avec une imprimante jet d’encre de préférence.
Le film est ensuite fixé sur une plaque photo-sensibilisée et placée sous une lampe à UV. La plaque dispose d’un vernis qui va être sensibilisé aux endroits où la lumière l’atteint. La plaque est ensuite plongée dans un révélateur, qui va détruire le vernis qui a été sensibilisé, laissant ainsi uniquement du vernis sous les formes des pièces à découper. La plaque est ensuite placée dans un bain de perchlorure de fer ou de persulfate d’ammonium. La chimie va alors détruire le métal aux endroits où le vernis à été supprimé, découpant ainsi les pièces avec une très grande précision.
En créant 2 typons, aux formes différentes, il est ainsi possible de créer du relief sur les pièces, le métal étant « attaqué » des 2 côtés de la plaque en même temps. Il est avec cette technique, très facile par exemple de découper des pièces présentant des rayures, rivets...
La photo découpe est une technique qui nécessite un peu d’expérience, notamment pour comprendre les réactions de la chimie. Mais une fois maitrisée, elle permet des créations avec un niveau de détail étonnant.

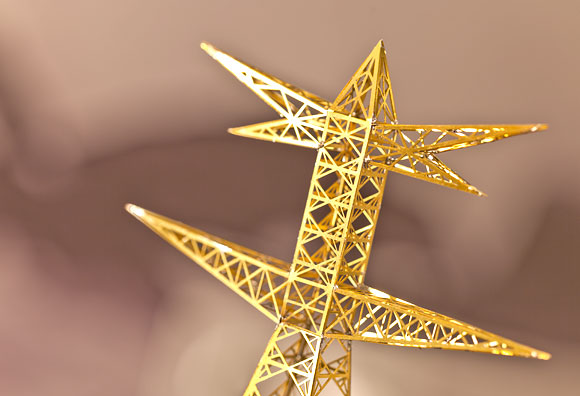

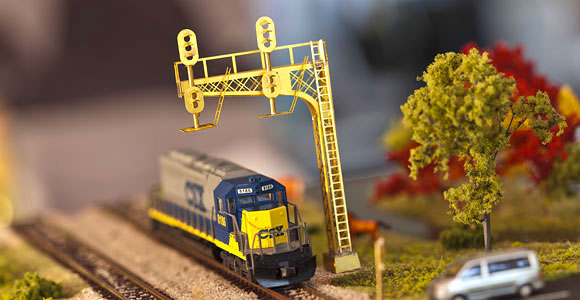

Il est alors assez rapide et facile de réaliser toutes sortes de pièces à l’échelle Z, qui seraient très compliqué voir impossible de fabriquer avec d’autres techniques.
